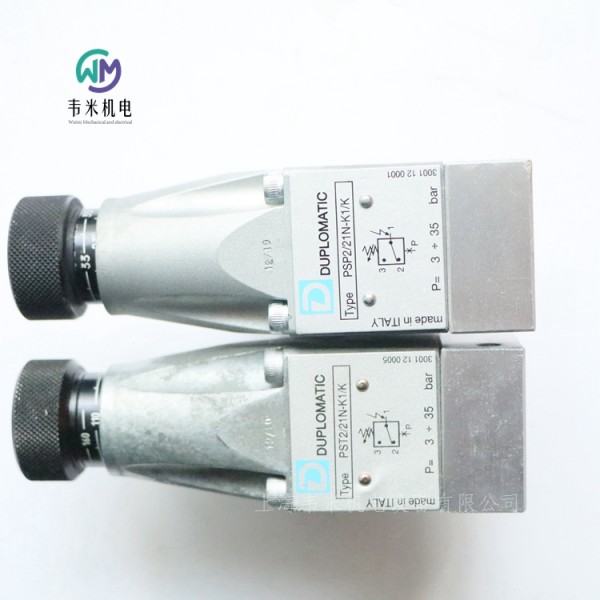

DUPLOMATIC压力开关PSP2/21N-K1/K，上海韦米机电设备有限公司主营产品，销售热线：13524123009；联系人：雷青；产品实拍图片，原厂原装正品，现货库存，价格实惠；热诚欢迎新老客户咨询购买！



迪普马DUPLOMATIC柱塞式压力继电器PS系列

高工作压力 650 bar

大压力调节范围 35 - 140 - 350 - 630 bar

PS* 柱塞型压力继电器是*种电液式压力开关。当工作压力达到设定值时，其内部的电气触点闭合。

管路压力作用于柱塞，而柱塞的另*端直接承受来自于弹簧的负载。弹簧力可由调整旋钮进行调整设定。 当管路压力达到设定值时，柱塞运动并使微动开关闭合。

该压力继电器可提供4种压力调节范围， 高调节压力从35 bar到 630 bar。安装方式有板式安装或1/4” BSP 螺纹口连接。

标准订货包含调节旋钮和压力刻度。

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。

对于HFDR 油液，使用FPM 密封（代号V）。

若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

安装

在不影响其正常工作的条件下，该压力继电器可按任意方向安装。确保在使用时液压回路中没有空气。

PSP板式安装型压力继电器可用螺栓紧固在安装平面上，要求该安装平面的平面度和粗糙度不低于图中所标注的等*。若未达到其 小值，继电器与安装面间容易产生泄漏。

叠加式安装底板

PSP型压力继电器可叠加安装在符合ISO 4401-03 （CETOP 03 ）标准的安装底板上，代码为1950611和1950621。

代码1950611的安装底板可实现压力继电器与油口A和/或 B的连接，这取决于螺钉的安装位置。代码1950621的安装底板可连接压力继电器与P口。

意大利迪普马DUPLOMATIC压力开关订货型号：

PSP2/21N-K1/K

PSP4/21N-K1/K

PSP6/21N-K1/K

PSP8/21N-K1/K

PST2/21N-K1/K

PST4/21N-K1/K

PST6/21N-K1/K

PST8/21N-K1/K


迪普马DUPLOMATIC*导式比例溢流阀PRE

板式安装

大工作压力 350 bar

-*导式比例溢流阀PRE*，安装面尺寸符合ISO 6264标准(CETOP RP 121H)。 -该系列阀通常用于控制液压回路的压力，即使设定接近标定值，也能够使用泵的全流量。

-其两*设计和宽大流道确保压降减小，从而提高系统的能耗性能。

-压力调节与电磁铁电流输入成比例。

-该阀可以通过电流控制供给单元直接控制，或者和外部电气控制卡*起进行组合控制，从而充分发挥阀的性能。 -该系列阀安装了手动溢流阀，其出厂设定≥15%压力控制范围内的大值。

-该系列阀可以提供三种规格，大流量至500 l/min，以及四种压力控制范围，高至350 bar。

技术参数 (采用配套的电气控制单元，在温度50℃，液压油粘度36cSt条件下测得)

类型  PRE10  PRE25  PRE32

大工作压力：350bar

大流量 200l/min  400l/min  500l/min

滞环 % of p nom < 5%

重复精度 % of p nom < ±1,5%

环境温度范围  -20 / +60°C

油液温度范围  -20 / +80°C

油液粘度范围  10 - 400cSt

油液允许的高污染度 根据 ISO 4406:1999 等* 18/16/13

推荐油液粘度  25cSt

重量：5kg  5.8kg  8kg

 液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密 封（代号N。对于HFDR 油液，则使用FPM 密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

比例电磁铁

比例电磁铁由两部分组成：铁芯和线圈。

铁芯包含衔铁，以螺纹形式安装在阀体上，此设计可将摩擦维持至小值，从而减小滞环。

线圈通过锁紧螺母安装在铁芯上，并且根据安装空间，可作360°旋转。

阶跃响应

阶跃响应是指阀跟随输入参考信号的阶跃变化，达到90%设定值所需的时间。

阶跃响应参考信号  0→100%  100→0%

阶跃响应时间  120ms  90ms

安装

我们建议将PRE*阀水平安装，或者电磁铁朝下竖直安装。如果阀垂直安装且电磁铁朝上，须考虑小控制压力发生变化的可能性。

请确保液压回路中没有空气。在*些特殊应用中，必须通过使用电磁铁铁芯中适当的排气螺栓，排出铁芯中所夹带的空气。 在操作的后，确保正确拧紧排气螺栓。

将阀的T口与油箱直接连接。控制压力值必须加上T口检测到的任何背压值。在正常操作条件下，T口允许的大背压是2 bar。

阀可通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等*必须等于或者高于0.01/100。如果平面度或者粗糙度达不到要求的小值，则阀和安装面之间很容易发生油液泄露。

电气控制单元

EDC-112  24V DC电磁铁  插头式

EDC-142  12V DC电磁铁  插头式

EDM-M112  24V DC电磁铁 DIN EN 50022导轨式

EDM-M142  12V DC电磁铁  DIN EN 50022导轨式

UEIK-11  24V DC电磁铁  欧洲卡式

安装板

类型  PRE10  PRE25  PRE32

安装版型号 PMRQ3-AI4G底部油口  PMRQ5-AI5G底部油口  PMRQ7-AI7G底部油口

P, T油口尺寸 P: 1/2” BSP；T: 3/4” BSP  、1” BSP、1” ¼ BSP

X 油口尺寸 1/4” BSP  1/4” BSP  1/4” BSP

迪普马DUPLOMATIC*导式比例溢流阀型号：

PRE10-210/20N-D24K1

PRE10-350/20V-D24K1

PRE10-350/10N-D24K1

PRE10-350/20N-D24K1

PRE25-350/10N-D24K1

PRE25-350/20N-D24K1

PRE25G-140/11N-E0K11/B

PRED3-070/10N-D24K1

PDE3-070/10N-D24K1



迪普马DUPLOMATIC充液阀

夹板式安装

高工作压力 350 bar

-液控*导阀CFP专门为液压压力机设计，允许压力机油缸在快速上升和下降的行程中，迅速充满和释放油液。

-此阀为“夹心式”安装，可直接安装在吸油法兰(与油箱连接)和油缸之间。

-可提供和X*导油口相连接的预打开装置，从而允许液压缸上升行程开始前油路泄压。

-CFP阀可提供7种不同的规格，大流量可达2500l/min。

技术参数

阀参数 CFP-S032 CFP-S040 CFP-S050 CFP-S063 CFP-S080 CFP-S100 CFP-S125

公称尺寸DN-32 DN-40 DN-50 DN-63 DN-80 DN-100 DN-125

大流量 (压差 ∆p =0,3 bar和油液粘度36cSt 时) 160l/min 250l/min 400l/min 600l/min 1000l/min 1600l/min 2500l/min

大压力：

油口 P 和 B  350bar

油口 X  100bar

油口 A  16bar

重量  1.2kg  1.7kg  2.5kg  3.5kg  5.2kg  12kg  20kg

环境温度范围  –20 / +50°C

油液温度范围  –20 / +80°C

油液粘度范围  10-400cSt

推荐油液粘度  25cSt

油液允许的高污染等* 根据 ISO 4406:1999 等* 20/18/15

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。

意大利迪普马DUPLOMATIC充液阀订货型号：

CFP-S040/0/10N



迪普马DUPLOMATIC压力传感器PTH系列

高工作压力 40 - 100 - 250 - 400 bar

使用说明

该系列压力传感器主要应用于工业应用*域和移动机械上。

该传感器的主要特性是能够在恶劣工作条件下保证功能的稳定性，尤其是在能够适应的油液工作温度范围方面，可从低-40°C到高+120°C。

该传感器是基于受力-应变原理设计，利用SMT技术提供电路电源，确保其具有较高稳定性以及抗波动和抗外界机械压力影响的能力。

与油液接触的每*组件都是不锈钢材质， 整个压力传感器均可防油。

带DIN型连接插头的传感器电气连接防护等*为IP65，而带M12型连接插头的传感器等*可达IP67。

该系列传感器可提供电流输出信号4 - 20 mA或者电压输出信号0 - 10 V，同时具有反向*性保护。

从40bar到400 bar，该系列传感器可提供4种不同压力范围。

技术参数

公称压力 PN  40-100-250-400bar

高动态压力  75% PN

大压力  200% PN

精度等*  0,5% PN

输出信号

电压  0...10V

电流  4...20mA

响应时间  < 1ms

滞环  ± 0,2% PN

重复精度  ± 0,05% PN

线性度  ± 0,2% PN

稳定性（1百万次循环后）  ± 0,1% PN

工作温度范围  - 40/+120℃

热漂移 从0到+100 °C  ± 1% PN

符合 EC 标准  辐射 61000-6-3 抗扰性 61000-6-2

可变电阻  > 20 G

压力接口  G 1/4” 带集成密封

电气连接

K10连接：3*+接地 DIN 43650简易型插头

K12连接（按需求提供）M12x1 4针直插头

保护等* (EN 60529)  K10连接：IP 65  K12连接：IP 67

环境温度范围  K10连接：- 20/+ 80℃   K12连接：- 25/+85℃

壳体材质  AISI 304

重量  0.1kg

传感器电压

PTH-*/20E0-*

该类传感器装有稳压器，能为电路提供稳定电压，不依赖于电源所供电压。

我们推荐稳定电源供应电压为24 VDC。

 PTH-*/20E1-*

推荐电源供应电压为24 VDC ，负载电阻为700 Ohm。

迪普马DUPLOMATIC压力传感器型号：

PTH-250/30V-E0K10



意大利迪普马DUPLOMATIC*导式单向阀CHM2系列

序列号 10

CHM2型阀是*种叠加式液控单向阀，依靠弹簧关闭和锥阀芯密封。其安装尺寸符合ISO 4401（CETOP RP 121H）标准。

该阀主要作用：

- 阻止油液*个方向的流动；

- 如果*导压力将阀打开，允许油液在上述方向流动；

- 允许油液另*个方向自由流动。

CHM2型阀通常安装于DL2型电磁换向阀下（见样本

411000）， 也能与其它符合ISO 4401-02 （CETOP R02）

标准的阀组合成叠加阀组。

技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）

高工作压力 320 bar

大流量 30 l/min

密封腔与*导口的压力比  3.5 :1

单向阀开启压力  2bar

环境温度范围  -20/+50℃

油液温度范围  -20/+80℃

油液粘度范围  10 ÷ 400cSt

推荐油液粘度  25cSt

油液允许的高污染等*  根据 ISO 4406:1999 等* 20/18/15

重量  0.75kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。

若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。

当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。



意大利迪普马DUPLOMATIC*导式单向阀CHM5系列

叠加式ISO 4401-05 (CETOP 05)

该阀是*种叠加式液控单向阀（弹簧关闭和锥阀芯密封）。其安装面尺寸符合ISO 4401（CETOP RP 121H） 标准。

CHM5型阀通常安装于符合ISO 4401-05 （CETOP 05）标准的电磁换向阀下，也可与其它符合ISO 4401-05 （CETOP05）标准的阀组合成叠加阀组。

阀的预打开特性可以使液压缸腔减压，从而使其具有比较平稳的运动。

技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）

高工作压力 320 bar

大流量 120 l/min

减压比  14,9:1

*导比  2,3:1

单向阀开启压力  2bar

环境温度范围  -20/+50℃

油液温度范围  -20/+80℃

油液粘度范围  10 ÷ 400cSt

推荐油液粘度  25cSt

油液允许的高污染等*  根据 ISO 4406:1999 等* 20/18/15

重量  2.2kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。

若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。

当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。

请注意保持液压油稳定的物理和化学性能。

迪普马DUPLOMATIC*导式单向阀订货型号：

CHM5-SA/10N

CHM5-SB/10N

CHM5-D/10N



意大利迪普马DUPLOMATIC*导式单向阀MVPP

叠加式

ISO 4401-03

高工作压力 350 bar

MVPP型阀是*种叠加式液控单向阀（依靠弹簧关闭和锥阀芯密封）。其安装面尺寸符合ISO 4401标准。

该阀的主要作用：

阻止油液*个方向的流动；

如果*导压力将阀打开，允许油液在上述方向流动；

允许油液另*个方向自由流动。

MVPP型阀通常安装于符合ISO 4401-03（CETOP 03）标准的电磁换向阀之下，也能够和其它符合ISO 4401-03标准的阀组合成叠加阀组。

结构

结构“SA” - “SB”：用于对执行机构位置的单向锁紧。

结构“D”：用于对执行机构位置的双向锁紧。

术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）

大工作压力  350bar

单向阀开启压力  3bar

控制管路大流量  50l/min

自由流动管路大流量  75l/min

密封腔与*导口的压力比  3,4:1

环境温度范围 -20 / +50  °C

油液温度范围 -20 / +80  °C

油液粘度范围 10 ÷ 400  cSt

油液允许的高污染等* 根据ISO 4406:1999等* 20/18/15

推荐油液粘度  25 cSt

质量： 1.3kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。

迪普马DUPLOMATIC单向阀订货型号：

MVPP-D/50

MVPP-SA/50

MVPP-SB/50



意大利迪普马DUPLOMATIC直动式单向阀MVR

叠加式ISO 4401-03

高工作压力 350 bar

MVR型叠加式阀是*种直动式单向阀，其安装面尺寸符合ISO 4401标准。

该阀主要用于避免回路中油液回流和自动卸荷，也可用于产生背压。

该阀可通过螺栓或螺钉与其它符合ISO 4401-03标准的阀组合成叠加阀组，无需油管连接。

该阀的形式包括，单向阀位于单个管路（P, T, A, 或者B）,或者单向阀同时位于两个管路（P和T，或者A和B）。

液压功能

MVR-SP：单向阀在管路P

MVR-SA：单向阀在管路A

MVR-ST：单向阀在管路T

MVR-SB： 单向阀在管路B

MVR-SPT：单向阀在管路P和T

MVR-D： 单向阀在管路A和B

技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）

大工作压力  350bar

单向阀开启压力  3 - 0,5 - 5bar

控制管路大流量  50l/min

自由流动管路大流量  75l/min

密封腔与*导口的压力比  3,4:1

环境温度范围 -20 / +50  °C

油液温度范围 -20 / +80  °C

油液粘度范围 10 ÷ 400  cSt

油液允许的高污染等* 根据ISO 4406:1999等* 20/18/15

推荐油液粘度  25 cSt

质量： 1kg

液压油

使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。

意大利迪普马DUPLOMATIC单向阀订货型号：

MVR1-ST/51

MVR-SP/51

MVR1-SP/51

MVR-RS/P/50

MVR-ST/51





意大利迪普马DUPLOMATIC单向阀VD*-W*

高工作压力 400 bar

管式单向阀VD*-W*带“BSP”螺纹油口，适用于液压管路中安装。

该阀允许正向油液自由流动，反向禁止流动。

非工作状态下，锥阀芯由弹簧保持关闭。当进油口“A”压力大于弹簧压力值和出油口“B”压力值之和时，锥阀芯打开。

可提供8种规格，大流量可达850 l/min，且可提供5种不同的开启压力。

技术参数

阀VD2-W* ；BSP油口尺寸1/4”；大流量25l/min；重量0.17kg；大工作压力400bar；

阀VD3-W* ；BSP油口尺寸3/8”；大流量40l/min；重量0.26kg；大工作压力400bar；

阀VD4-W* ；BSP油口尺寸1/2”；大流量75l/min；重量0.41kg；大工作压力400bar；

阀VD5-W* ；BSP油口尺寸3/4”；大流量125l/min；重量0.6kg；大工作压力400bar；

阀VD6-W* ；BSP油口尺寸1”；大流量200l/min；重量1.2kg；大工作压力400bar；

阀VD7-W* ；BSP油口尺寸1 ¼”；大流量280l/min；重量1.8kg；大工作压力400bar；

阀VD8-W* ；BSP油口尺寸1 ½”；大流量650l/min；重量3.2kg；大工作压力400bar；

阀VD9-W* ；BSP油口尺寸2”；大流量850l/min；重量4.8kg；大工作压力400bar；

环境温度范围 -20 / +50  °C

油液温度范围 -20 / +80  °C

油液粘度范围 10 ÷ 400  cSt

油液允许的高污染等* 根据ISO 4406:1999等* 20/18/15

推荐油液粘度  25 cSt

液压油

使用符合ISO 6743-4标准的矿物液压油HL 或者HM。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

意大利迪普马DUPLOMATIC管式单向阀：

VD4-W1/30

VD5-W1/30

DUPLOMATIC压力开关PSP2/21N-K1/K
