迪普马DUPLOMATIC电磁溢流阀具有卸荷和压力选择功能RQM*-P系列
板式安装
RQM3-P ISO 6264-06 (CETOP R06)
RQM5-P ISO 6264-08 (CETOP R08)
RQM7-P ISO 6264-10 (CETOP R10)
-RQM*-P型阀是*种溢流阀，可提供三种流量规格，大流量可达500 l/min。
-安装底板符合 ISO 6264（CETOP RP 121H）标准。
-根据选用电磁阀型号的不同，可分为5种型式，包括全流量卸荷以及3种压力值选择功能。
-二*和三*的压力值的调节可通过主阀和电磁阀之间的溢流阀设定。
-通常供货时带六角调整螺钉。若需要还可装配SICBLOC调节旋钮调节主压力控制。
技术参数 （在油温50°C，油液粘度36cSt 条件下测得）
类型 RQM3-P RQM5-P RQM7-P
大工作压力 350bar
大流量 200l/min 400l/min 500l/min
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等* 根据 ISO 4406:1999 等* 20/18/15
推荐油液粘度 25cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液，使用FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
调整旋钮
RQ型阀可选配SICBLOC调整旋钮，但只能用于主阀压力调整。操作时，应按下并旋转。
若需要，订货型号增加选项M。
电气插头
电磁阀供货时不带电气插头，须单独订货。
手动应急操作，保护罩式：CM
安装的电磁阀都会接触大气或者可能处于炎热环境中，建议选用带保护罩式手动应急操作的电磁阀。订货型号增加选项CM。
意大利迪普马DUPLOMATIC电磁溢流阀订货型号：
RQM3-P5/A/60N-D24K1
RQM3-P6/A/60N-D24K1
RQM5-P5/A/60N-D24K1
RQM3-P6/A/60N-A230K1
RQM3-P5/C/60N-D24K1
RQM3-P6/C/60N-D24K1
RQM3-P6/D/60N-A230K1
RQM5-P5/C/60N-D24K1
RQM5-P6/A/60N-D24K1
RQM5-P6/A/60N-A230K1
RQM5-P6/C/60N-D24K1
RQM5-P6/D/60N-A230K1
RQM7-P6/A/60N-D24K1
意大利迪普马DUPLOMATIC电磁阀DS3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 100 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
DS3直流电磁铁阀还以可提供平稳换向类型。
直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。
除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
工作*限
不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等*18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作360°旋转，以适应可用的安装空间。
直流电磁阀电流和功率消耗
表中列出了不同型号直流线圈的电流和功耗值。采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率*限的下降。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等*必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS3-TA23/11N-SD24K1
DS3-TA/11N-D24K1
DS3-TA/11N-A110K1
DS3-TA/11N-A230K1
DS3-TA02/11N-D24K1
DS3-TB/11N-D24K1
DS3-TB02/11N-SD24K1
DS3-TB02/11N-SD28K1
DS3-RK/11N-D24K1
DS3-RK/11N-A230K1
DS3-RK/11N-D220K1
DS3-RK/11N-A110K1
DS3-RSA4/11N-A00
DS3-S1/11N-A110K1
DS3-S1/11N-D24K1
DS3-S1/11V-SD24K7/W7
DS3-S2/11N-D24K1
DS3-S2/11N-A230K1
DS3-S3/11N-A110K1
DS3-S3/11N-A230K1
DS3-S3/11N-SD28K1
DS3-S3/11N-D24K1
DS3-S3/11N-D24K1/CM
DS3-S3/11N-D220K1
DS3-S4/11N-D24K1
DS3-S4/11N-A110K1
DS3-S4/11N-A230K1
DS3-S10/11N-D24K1
DS3-SA2F/13N-D24K1/F
DS3-SA2/11N-D24K1
DS3-SA2/11N-A110K1
DS3-SA2/11N-A230K1
迪普马DUPLOMATIC电磁换向阀DS5系列
板式安装
ISO 4401-05 (CETOP 05)
高工作压力 320 bar
大流量 150 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，并且根据油口排列具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁）。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
直流电磁换向阀DS5 可提供以下几种特殊形式：
带Y口底板外泄口
带平稳换向
带可调平稳换向
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。
对于HFDR 油液，使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
安装
具有弹簧对中和复位的阀可在任意方向安装；不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
电气插头
电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。需要订购的插头订货型号见目录49 000。K2和K7型的连接形式，相应的插头不能单独提供。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS5-RK/12N-D24K1
DS5-RK/12N-A230K1
DS5-S1/12N-D24K1
DS5-S1/12N-A230K1
DS5-S20/12N-D24K1
DS5-S3/12N-D24K1
DS5-S4/12N-D24K1
DS5-S4/12N-A230K1
DS5-TA/12N-D24K1
DS5-TA/12N-A230K1
DS5-TA02/12N-D24K1
DS5-S2/12N-D24K1
DS5-S2/12N-A230K1
DS5-S3/12N-A110K1
DS5-S3/12N-D24K1
DS5-S3/12N-A230K1
DS5-SA2/12N-D24K1
DS5-SA2/12N-A230K1
意大利迪普马DUPLOMATIC电磁方向座阀DT03系列
板式安装ISO 4401-03 (CETOP 03)
高工作压力 250 bar
大流量 25 l/min
直动式方向控制阀带锥形阀座密封。
分为两通或者三通两种形式，且两通阀双向均可密封。
浸油式无渗漏电磁铁，可由直流和交流电源供电。
阀芯机能
-阀芯机能 “A”, “B”, “C”, “D”: 3通, 2位电磁阀。
-阀芯机能 “E”, “F”, “G”, “H”: 2通, 2位电磁阀。
技术参数 （在温度50°C，油液粘度36 cSt条件下测得）
大工作压力 250bar
大流量 25l/min
环境温度范围 -25...50℃
油液温度范围 -20...80℃
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等* 根据 ISO 4406:1999 等*20/18/15
推荐油液粘度 25cSt
重量1.3kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电气性能
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺母固定在铁芯上，可沿轴360°旋转，以适应空间需求。交流或者直流的同类型不同电压的线圈可以互换。
供电电压波动范围 ± 10% Vnom
负载率 100%
电磁兼容性(EMC) 符合2004/108/CE
低压 符合2006/95/CE
保护等*：
*缘等* (CEI EN 60529) IP 65
线圈*缘 (VDE 0580) H*
浸透 F*
电流和功率消耗
表中数据列出了不同线圈的消耗值。交流电源供电时，必须使用 “D” 型插头(内置整流器)和RAC线圈。整流电流通过桥式整流器提供，外置于或者集成在“D”型插头中，位于交流电源(24V 110V, /50 或者/60 Hz)和线圈之间。
线圈 24V-CC
电压 24V
20°C时电阻值 21.8Ω
电流消耗 1.10A
功率消耗 26.4W
线圈代码 1902051
切换时间
表中所示数据是在流量Q = 10 l/min，压力p = 210 bar工作条件下，使用温度为50°C，粘度为36 cSt的矿物油，并且供电电压为额定电压 90% 时测得的。
时间 (±10%)
得电打开 30 ms
断电关闭 50 ms
电气插头
电磁阀提供时都不带插头。插头须单独订购。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DT03-3C/10-24V-CC
意大利迪普马DUPLOMATIC电磁阀DL3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 280 bar
大流量 50 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401-03(CETOP RP121H) 标准
紧凑型减小了电磁铁尺寸，适用于微型动力单元，工程机械以及农业的应用。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀提供3通或者4通设计，并且根据油口位置具有各种可互换的阀芯。
该阀可采用直流或者交流电磁铁以及各种形式的电气连接，以满足各种各样的安装要求。
直流电磁阀使用保护罩式手动应急操作，从而确保在使用K7和K8插头时，达到IP69K 防护等*。
还可以提供锌镍镀层表面处理，确保抗盐雾能力达600小时。
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
工作*限
图中曲线反映了不同阀芯机能的流量限制和工作压力之间的关系。。
工作*限会由于4通阀处于3通工作状态，亦或者A口或B口封闭，或者无流量，而相应的有所降低。
数据测量按照ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等*18/16/13条件下获取。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹的形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作+/- 90°旋转，以适应可用的安装空间。交流或者直流的同类型不同电压的线圈可以互换。
直流电磁阀电流和功率消耗
直流电源供电时，电流消耗保持在*个稳定的常值，本质上由欧姆定律决定：V = R x I
当阀采用交流电供电，并通过外置或内置在“D” 型插头中的整流电路实现，必须使用”R“线圈。
交流电磁阀电流和功率消耗
在交流电供电时，电磁铁会有*个消耗较高电流值（启动电流）的初始阶段（ 大运动）；行程中，电流值减小，直至行程结束时达到 小值（保持电流）。 表中显示了启动和保持阶段的消耗值。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等*必须等于或者高于图中所示的值。
如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DL3-RK/10N-D24K1
DL3-S1/10N-D12K1
DL3-S1/10N-D24K1
DL3-S2/10N-D12K1
DL3-S2/10N-D24K1
DL3-S3/10N-D12K1
DL3-S3/10N-D24K1
DL3-S4/10N-D12K1
DL3-S4/10N-D24K1
DL3-SA2/10N-D12K1
DL3-SA2/10N-D24K1
DL3-TA/10N-D12K1
DL3-TA/10N-D24K1
意大利迪普马DUPLOMATIC防爆型电磁方向控制阀
DS3K* ISO 4401-03 (CETOP 03)
DL5BK* ISO 4401-05 (CETOP 05)
DSP5K* CETOP P05
DSP5RK* ISO 4401-05 (CETOP R05)
DSP7K* ISO 4401-07 (CETOP 07)
DSP8K* ISO 4401-08 (CETOP 08)
DSP10K* ISO 4401-10
这些阀中，规格ISO 4401-03 (CETOP 03)为直动式，规格CETOP P05，ISO 4401-05 (CETOP R05)，ISO 4401-07(CETOP 07)，ISO 4401-08 (CETOP 08)和ISO 4401-10为*导式。
此电磁方向控制阀符合ATEX 94/9/EC标准，适合在潜在易燃易爆环境下使用，符合ATEX II 2GD（温度等*T4或者T5）或者用于矿井的I M2。见4节ATEX分类，工作温度和电气特性。
与上述标准*致的声明，总是和阀*起提供。
低温型（至- 40 °C）也可提供。
DS3K*和DL5BK*型阀供货时经过表面镀锌镍处理，确保其耐盐雾腐蚀性能力达600小时；DSP*K*型阀， 表面处理根据客户要求提供。
工作*限
不同型号阀流量限制和工作压力之间的关系。 数据测量按照ISO 6403 标准，电磁铁工作温度为额定温度，供应电压为额定电压90%测得。并且使用了粘度为36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等*18/16/13条件下获取。
4通阀处于3通工作状态时，亦或者A口或B口封闭，或者无流量时的工作*限，会相应的降低。
ATEX分类，工作温度和电气特性
可应用和安装于潜在易燃易爆气体环境中的阀， 根据ATEX指令描述， 迪普马认证了阀和线圈的组合；供货通常包括遵照指示的声明和操作，以及维护手册，包括在潜在易燃易爆环境下正确使用阀所需要的所有信息。
根据ATEX指令，安装在这些阀上的线圈已经经过单独的认证，因而适合在潜在易燃易爆气体环境中使用。
阀的ATEX分类
此阀可应用和安装于潜在易燃易爆环境中，包括:
ATEX II 2G、ATEX II 2D：*KD2 用于易燃易爆区域，由气体、蒸汽、迷雾或者空气/粉尘引起，有时也可能是混合物造成
ATEX I M2：*KDM2 用于矿井的地下部分，以及可能受到甲烷和/或者易燃粉尘危及的此类矿井的地表装置部分。*旦发生易燃易爆环境，此设备应当断电。
线圈的ATEX分类
防爆阀的线圈有自身独特的标签，包含了相关ATEX标记。 特制的线圈外壳机械结构是为了确保其抵抗可能的内部爆炸，并防止爆炸向外部环境蔓延，符合“Ex d” 型防护(防爆线圈)。
此外，电磁铁的设计也是为了维持其表面温度低于相关等*的限制。R* 型线圈(交流电源供电) 包含内置的整流电路。
工作温度
此类阀按照其 高表面温度（EN 13463-1）进行分类，其中 高表面温度必须低于阀所使用的分类区域中，气体、蒸汽和粉尘的燃点。
II类组别的阀，也可用于限制更少的温度等*（表面温度允许更高）。
电气连接
接线
为了实现线圈的电气连接，必须适用接线端子，接线端子包含在接线盒中，可旋开固定盖板 的4个螺栓。 电气连接*性独立。 做电气连接时，很重要的*点就是必须连接接线端子盒中的接地点(M4螺栓)，可通过合适的导线和系统的主接地线*起实现。
在线圈壳体的外部，有*个接地点(M4螺栓)，可确保阀和系统主接地线之间的等势性；连接此点，从而确保实现EN 13463-1标准，强制验证潜在易燃易爆气体环境中各元件的等势性(各元件之间的 大电阻需为100 Ω)。
在电气接线的 后，必须重新拆开接线盒的盖板，检查盖板座中的密封位置是否正确，并使用4.9-6 Nm的扭矩紧固4个M5的螺栓。
电气连接必须按照ATEX标准中的规则说明进行。
电流过载保险丝和开关电压峰值
每*个阀的上游，必须连接*根合适的保险丝 (根据IEC 60127标准， 大3 x)，或者连接*个作为短路保护的电动开关，带短路以及热瞬时跳 闸。保险丝的切断功率必须超过或者和电源短路电流*致。保险丝或者保护电动开关必须放置在危险区域之外，或使用防爆遮盖物进行保护。
为了保护阀连接的电器设备， 线圈中有*个保护电路，电感关闭时触发，可减小电压峰值。
意大利迪普马DUPLOMATIC防爆电磁阀订货型号：
DS3KD2-S4/10V-R240K9T02/CM

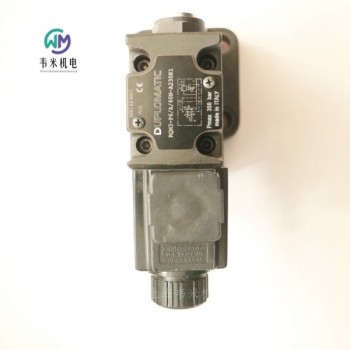

DUPLOMATIC电磁溢流阀RQM3-P6/A/60N-A230K1
