迪普马DUPLOMATIC电磁换向阀DS5系列
板式安装
ISO 4401-05 (CETOP 05)
高工作压力 320 bar
大流量 150 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，并且根据油口排列具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁）。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
直流电磁换向阀DS5 可提供以下几种特殊形式：
带Y口底板外泄口
带平稳换向
带可调平稳换向
液压油
使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。
对于HFDR 油液，使用FPM 密封（代号V）。
若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。
当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。
安装
具有弹簧对中和复位的阀可在任意方向安装；不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可通过螺钉或者螺栓安装在平面上。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
电气插头
电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。需要订购的插头订货型号见目录49 000。K2和K7型的连接形式，相应的插头不能单独提供。
意大利迪普马DUPLOMATIC电磁阀订货型号：
DS5-RK/12N-D24K1
DS5-RK/12N-A230K1
DS5-S1/12N-D24K1
DS5-S1/12N-A230K1
DS5-S20/12N-D24K1
DS5-S3/12N-D24K1
DS5-S4/12N-D24K1
DS5-S4/12N-A230K1
DS5-TA/12N-D24K1
DS5-TA/12N-A230K1
DS5-TA02/12N-D24K1
DS5-S2/12N-D24K1
DS5-S2/12N-A230K1
DS5-S3/12N-A110K1
DS5-S3/12N-D24K1
DS5-S3/12N-A230K1
DS5-SA2/12N-D24K1
DS5-SA2/12N-A230K1

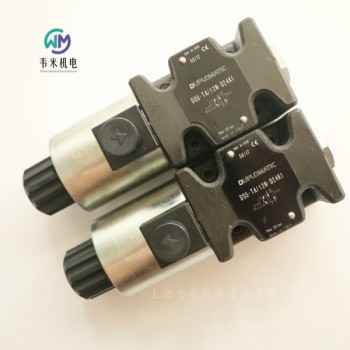

DUPLOMATIC电磁换向阀DS5-TA/12N-D24K1迪普马DUPLOMATIC液压元件产品：
GP外啮合齿轮泵
1P外啮合齿轮泵
IGP内啮合齿轮泵
DFP定排量叶片泵
PVD变量叶片泵
PVA变量叶片泵
VPPM轴向柱塞变量泵
VPPL轴向变量柱塞泵（中压)
DSE3直动式电液比例方向阀
DSE3G数字集成式电液比例方向阀
DXJ3带集成放大器的电液伺服阀
DXJ5带集成放大器的电液伺服阀
RPCED1直动式比例流量阀
RPCED1-*-T3直动式三通比例流量阀
RPCER1直动式位置反馈比例流量阀
RPCE2-**导式比例流量阀
RPCE07*导式比例流量、压力控制阀
RPCE3-**导式比例流量阀
RPCE08*导式比例流量、压力控制阀
CRE直动式比例压力阀，插装式
PRED3直动式电液比例压力阀
PRED3G数字集成式电液比例压力阀
PRED3J闭环数字集成式电液比例压力阀
PRE*导式比例压力阀
PRE*G数字集成式*导型电液比例压力阀
PRE*J闭环数字集成式*导型电液比例压力阀
MZE*导式比例减压阀
PM*压力控制阀、流量控制阀和方向阀安装板
P2*叠加式安装板
P2A*L侧面油口多*板
P2X*M底部油口多*板
P4D*叠加式安装板
RM4*-MP带溢流阀安装板
P4D-RQM5带溢流阀和电磁卸荷阀叠加式安装板
PE端板
EPA-M**电子控制单元，适用于开环比例阀
EPR-P1电子控制单元，适用于压力反馈比例阀,导轨安装型
UEIK-1*电子控制单元，适用于开环单电磁比例阀，欧版式
UEIK-11RS电子控制单元，适用于位置反馈单电磁比例阀，欧版式
UEIK-2*电子控制单元，适用于开环双电磁比例阀，欧版式
UEIK-21RS电子控制单元，适用于位置反馈双电磁比例阀，欧版式
UEIK-2*RL电子控制单元，适用于开环双电磁比例阀，欧版式
PSC安装架，适用于欧版式电子控制单元
MCD直动式溢流阀
MRQ*导式溢流阀
PBM3背压阀
MZD直动式三通减压阀
MSD直动式顺序阀
MERS节流阀
MVR直动式单向阀
MVR-RS/P直动式单向阀，带节流器
MVPP*导式单向阀
RPC1*/M流量控制阀
RQ4M*导式溢流阀
Z4M*导式减压阀
SD4M直动式顺序阀
ERS4M节流阀
VR4M直动式单向阀
VPP4M*导式单向阀
RPC1*/4M流量控制阀
PRM7*导式溢流阀
PZM7减压阀
QTM7节流阀
CHM7*导式单向阀
VR*-I单向阀插装式
VD*-W单向阀
VR*-P单向阀板式
VP*-P*-MU液控单向阀
CFP进油阀
LOGICELEMENTS逻辑元件
DS3电磁方向控制阀
MD1L紧凑型电磁方向控制阀
MD1JB电磁方向控制阀
MDD44电磁方向控制阀
MD1K-E*P4K防爆型电磁方向控制阀
DS5电磁方向控制阀
DS5JB电磁方向控制阀
DD44电磁方向控制阀
E*P4*导式电液换向阀
DSP7*导式电液换向阀
DSP10电磁或液压*导控制换向阀
MD1M-DS5M-E*P4M带监测功能的电磁方向控制阀
DT03膜片式电磁方向控制阀
MDT膜片式电磁方向控制阀
EC电气插头
ECL电磁换向控制装置
RS*双向节流阀
RSN*单向流量控制阀
RPC1压力及温度补偿流量阀
RPC1-T3三通压力和温度补偿流量阀
RPC*压力和温度补偿流量阀
RPC*-T3三通压力和温度补偿流量控制阀
CP1R*-W转轮式快慢切换阀
K4WA/C行程调速阀
FSI吸油滤油器
FST密封法兰式吸油滤油器
FRT板式回油滤油器，装在油箱上
FRC回油滤油器，装在油箱顶部或者回路中
FPH压力滤油器，管路安装
FPM中压滤油器，管路安装
FPHM高压滤油器
M63压力表
PS柱塞式压力继电器
PTH压力传感器
MRQA溢流阀适用于带蓄能器回路
RQ**-P溢流阀适用于带蓄能器回路
RQ*M*-P自动卸荷阀或电磁卸荷阀
Z*P减压阀
SUTX-P顺序阀/卸荷阀/背压阀/平衡阀
ZC*平衡阀
CR直动式压力控制阀
CRQ*导式压力控制阀
CD1-W直动式压力控制阀
RM*-W压力控制阀
RQ5-W溢流阀
RQM5-W电磁控制溢流阀具有卸载和压力选择功能
RQ*-P溢流阀
RQM*-P电磁溢流阀具有卸载和压力选择功能
意大利迪普马DUPLOMATIC*导式溢流阀MRQ系列
叠加式ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 75 l/min
MRQ叠加式阀是*种*导式溢流阀，其安装面尺寸符合ISO4401 （CETOP RP 121H）标准。
该阀可通过螺钉或螺栓与其它安装面尺寸符合ISO 4401-03（CETOP 03）标准的阀组合成叠加阀组，无需油管连接。
该阀根据型号的不同可对单路压力进行单个调整，也可对两路压力同时进行调整，可提供4种不同的压力调整范围。
该阀通常用作液压回路压力限制元件。
通常供货时带六角调整螺钉，锁紧螺母和大调整限位装置。
液压功能
-“SP”： 控制管路P的压力，T口泄油
-“SAT”：控制管路A的压力，T口泄油
-“SBT”：控制管路B的压力，T为排油口
-“DT”：控制管路A和B的压力，T口泄油
-“D”：控制管路A和B的压力，互为泄油口
-“SB”：控制管路B的压力，A口泄油
技术参数 （在油温50°C，油液粘度 36 cSt条件下测得）
大工作压力 350bar
控制管路和自由管路大流量 75l/min
环境温度范围 -20...50℃
油液温度范围 -20...80℃
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等* 根据 ISO 4406:1999等* 20/18/15
推荐油液粘度 25cSt
重量：
MRQ-SP / MRQ-SAT / MRQ-SBT / MRQ-SB 1.4kg
MRQ-DT / MRQ-D 2.1kg
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液，使用FPM密封（代号V）。若使用其他油液，例如HFA、HFB、HFC等，请咨询我们的技术部门。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。
请注意保持液压油稳定的物理和化学性能。
意大利迪普马DUPLOMATIC溢流阀订货型号：
MRQ4-SP/51
MRQ5-SP/51
MRQ6-SP/51
迪普马DUPLOMATIC电磁溢流阀具有卸荷和压力选择功能RQM*-P系列
板式安装
RQM3-P ISO 6264-06 (CETOP R06)
RQM5-P ISO 6264-08 (CETOP R08)
RQM7-P ISO 6264-10 (CETOP R10)
-RQM*-P型阀是*种溢流阀，可提供三种流量规格，大流量可达500 l/min。
-安装底板符合 ISO 6264（CETOP RP 121H）标准。
-根据选用电磁阀型号的不同，可分为5种型式，包括全流量卸荷以及3种压力值选择功能。
-二*和三*的压力值的调节可通过主阀和电磁阀之间的溢流阀设定。
-通常供货时带六角调整螺钉。若需要还可装配SICBLOC调节旋钮调节主压力控制。
技术参数 （在油温50°C，油液粘度36cSt 条件下测得）
类型 RQM3-P RQM5-P RQM7-P
大工作压力 350bar
大流量 200l/min 400l/min 500l/min
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 ÷ 400cSt
油液允许的高污染等* 根据 ISO 4406:1999 等* 20/18/15
推荐油液粘度 25cSt
液压油
使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封(代号N)。对于HFDR油液，使用FPM密封（代号V）。当工作油温高于80 °C时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
调整旋钮
RQ型阀可选配SICBLOC调整旋钮，但只能用于主阀压力调整。操作时，应按下并旋转。
若需要，订货型号增加选项M。
电气插头
电磁阀供货时不带电气插头，须单独订货。
手动应急操作，保护罩式：CM
安装的电磁阀都会接触大气或者可能处于炎热环境中，建议选用带保护罩式手动应急操作的电磁阀。订货型号增加选项CM。
意大利迪普马DUPLOMATIC电磁溢流阀订货型号：
RQM3-P5/A/60N-D24K1
RQM3-P6/A/60N-D24K1
RQM5-P5/A/60N-D24K1
RQM3-P6/A/60N-A230K1
RQM3-P5/C/60N-D24K1
RQM3-P6/C/60N-D24K1
RQM3-P6/D/60N-A230K1
RQM5-P5/C/60N-D24K1
RQM5-P6/A/60N-D24K1
RQM5-P6/A/60N-A230K1
RQM5-P6/C/60N-D24K1
RQM5-P6/D/60N-A230K1
RQM7-P6/A/60N-D24K1
意大利迪普马DUPLOMATIC外啮合齿轮泵GP系列
GP型定量外啮合齿轮泵带轴向间隙补偿。
即使在高工作压力条件下，该泵仍可提供大流量；工作时低噪音；并且得益于导向衬套上的负载平衡系统，该泵具有出色的耐用性。
该泵分为三组规格，分别为排量至9,1、27,9和87,6cm3/rev，同时其工作压力可至 250 bar (标准) 和310 bar(高压型H)。
该泵可提供顺时针旋转，逆时针旋转和可逆旋转三种形式，配锥形轴(标准)。 其他形式的轴可根据要求提供。
该泵可以多联泵形式供应，通过组合实现多种流量。花键连接动力系统确保了高动力性能。
安装
GP型齿轮泵安装时，其轴可朝向任意方向。
在泵参与工作之前，必须确保泵的旋转方向和泵体上箭头标注的方向*致。
运行之前，泵壳必须充满油。
*次运行之前，必须从泵的工作油口进行排气。
泵启动时，尤其是在低温条件下，必须处于卸荷状态。
选择合理的吸油管路管径，以保证油液的流动畅通。弯曲和节流，或者过长的管路都会妨碍泵的正常工作。建议吸油管路流速不超过1-2m/sec。
允许的小相对吸油压力为-0,3 bar。吸油压力异常时泵将无法正常工作。
齿轮泵的工作转速不得低于小转速。安装前必须注入相同的工作液压油。通过连接管路注油。如果需要，可手动驱动泵旋转。
电机泵组连接必须直接通过能够补偿偏差的弹性联轴器完成。不允许联轴器在泵的轴端产生轴向或者径向的负载。
多联泵
允许多联泵组合，意味着在独立液压回路中，可以实现多种流量组合。
进行多联泵组合时，必须满足以下要求：
多联泵组合时，各泵必须是相同规格，或者按照规格顺序递减。
多联泵的大转速由转速小的泵决定。
不得超过大允许扭矩值。
意大利迪普马DUPLOMATIC齿轮泵订货型号：
GP3F0427R01F20N+GP1R0041RF20N
GP2-0095R00F/20N
GP2-0140L95B/20N
GP2-0140R97F/20N
GP2-0140R95F/20N
GP2-0095D00F/20N
GP30394R95F20N
GP3-0394R97F/20N
GP3-0427R95F/20N
GP2-0095R05B/20V
GP2-0158R97F/20N
GP2-0279R97F/20N
1P-4.2R/11N
GP1R0020RF20N
GP3F0394R97F20N+GP1R0061RF20N
GP10027R95B20NH
GP20113R97F20N
GP20140R95B20N
GP30264R97F20N
GP30337R97F20N
GP30264R97F20N
GP30337R97F20N
GP3F0394R97F20N+GP1M0061RF20N+GP1R0041RF20N
迪普马DUPLOMATIC内啮合齿轮泵IGP
-IGP内啮合齿轮泵分为五种规格，每种规格包含*系列不同的排量。
-由于和工作压力成比例的径向和轴向补偿，以及低工作噪音，IGP泵性能。
-优化的载荷分配以及特殊的耐磨轴承，使得泵能够在高压下持续工作，且延长了泵的工作寿命。
-IGP泵也可以多联泵形式供应，通过组合实现多种流量。
技术参数
IGP泵规格： 3；4；5；6；7
排量范围：3,6-10,2cm3/rev；13,3-32,6cm3/rev,7；33,1 - 64,9cm3/rev；64,1 - 126,2cm3/rev；125,8 - 251,7cm3/rev；
流量范围 (1500 rpm时)：5,4 - 15,3l/min；19,9 - 48,9l/min；49,6 - 97,3l/min；96,1 - 189,3l/min；188,7 - 377,5l/min；
旋转方向：顺时针或者逆时针(从轴端观察)
液压连接：法兰接头SAE J518 c
安装形式：法兰 SAE J744 c
重量（单泵）：4-4.8kg；8.6-11kg；15.5-18.7kg；29.2-35kg；46.5-59kg；
环境温度范围：-10/+60℃
油液温度范围：-10/+80℃
推荐油液粘度：25-100cSt
液压油类型
使用带防沫剂和抗氧化剂的矿物基液压油。
液压油粘度：
液压油工作粘度必须在以下范围内：
小粘度 10 cSt 油液高工作温度80 °C下
佳粘度 25 - 100 cSt 油液处于油箱中的工作温度下
大粘度 2000 cSt 于泵启动阶段
选择油液时，必须确保在工作温度下，液压油实际粘度在上述范围内。
意大利迪普马DUPLOMATIC内啮合齿轮泵订货型号：
IGP3-006-R05/11N
迪普马DUPLOMATIC轴向柱塞变量泵VPPM
斜盘式轴向柱塞变量泵VPPM，适用于开式回路。
-该泵可提供四种不同的规格，大排量分别为29,46,73以及87cm3/rev。
-泵的流量和转速及斜盘摆角成正比，而且斜盘摆角可以无*调节。大摆角和小摆角可通过相应的调节螺钉进行机械限制。
-该系列泵适用于中高压工作压力(连续工作压力至280 bar，峰值压力至350 bar)。由于*些特殊设计，该系列泵的驱动轴可以承受较高的轴向和径向负载。
-该泵通常提供ISO 3019/2安装法兰，多联泵的中间*泵和尾泵除外。多联泵仅提供SAE J744 2孔法兰和SAE J744花键轴。
-根据应用需求，该系列泵可提供7种不同的控制机构。
技术参数
泵规格 029 046 073 087
大排量 cm3/rev 29 46 73 087
大工作压力 (相对压力)：
- 连续工作：280bar、250bar
- 间歇工作：315bar、280bar
- 峰值压力: 350bar、315bar
大排量时的大转速 3000rpm 2600rpm 2200rpm 1850rpm
旋转方向 顺时针或者逆时针(从轴端观察)
液压连接 SAE 法兰接头
安装形式 (单泵) ISO 3019/2 法兰
质量 (单泵) 18kg 24kg 33kg 33kg
环境温度范围 -15 / +70°C
油液温度范围 -25 / +80°C
推荐油液粘度 15 ÷ 35cSt
订货型号示例
a) 单泵，排量29 cm3/rev，带压力控制- ISO 安装法兰和驱动轴 (标准)
VPPM-029PC-R55S/10N000
b) 单泵，排量46 cm3/rev，带远程压力控制 - SAE 安装法兰和SAE花键驱动轴
VPPM-046PCR-R01S/10N000
c) 单泵，排量73 cm3/rev，带压力控制装置 - ISO 安装法兰和驱动轴(标准)
VPPM-073PCX-R55S/10N000
d) 单泵，排量46 cm3/rev，带集成式比例压力和比例流量控制 - 压力控制范围至280 bar
VPPM-046PQCE5-R55S/11N000
e) 单泵，排量46 cm3/rev，带功率控制，设定为1460 rpm时18,5 kW (扭矩 = 122 Nm)
VPPM-046PQNC-R55S/10N000/M122
f) 单泵，排量73 cm3/rev，带功率控制，集成比例压力和比例流量控制 - 功率控制设定为98 Nm - 压力控制范围至280 bar
VPPM-073PQNCE5-R55S/11N000/M098
g) **泵，排量73 cm3/rev，带压力控制， 可连接泵VPPM-029
VPPM-073PC-R55S/10N62S
h) 双联泵： - **泵，排量46 cm3/rev，带压力和流量控制
- 二*泵，排量29 cm3/rec，带压力控制
VPPM-046PQC-R55S/10N62S + VPPM-029PC-R01S/N000
i) 三联泵： - **泵，排量73 cm3/rev，带流量和压力控制
- 二*泵，排量46 cm3/rev，带压力控制
- 三*泵，排量14 cm3/rev，齿轮泵，规格2
VPPM-073PQC-R55S/10N63S + VPPM-046PC-R01S/10N12S + GP2-0140R01F/20N
意大利迪普马DUPLOMATIC柱塞泵订货型号：
VPPM-029PQC-R55S/10N000
VPPM-073PC-R55S/10N000
