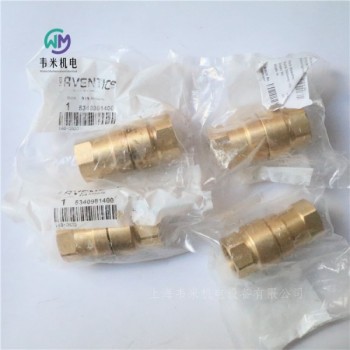

安沃驰AVENTICS单向阀, 系列 NR01 5340981400
ZZ99-G034-G034
规格
压缩空气接口 1G 3/4
类型 压缩空气接口 1内螺纹
固定方式线路安装
压缩空气接口 2 型号内螺纹
结构特点提动阀
压缩空气接口 2G 3/4
额定流量Qn 1 向 26200 l/min
小运行压力0.5 bar
大运行压力15 bar
低环境温度-10 °C
高环境温度60 °C
介质温度小值-10 °C
介质温度大值60 °C
介质压缩空气
重量0.38 kg
材料：外壳黄铜
密封件材料丙烯树胶
AVENTICS单向阀5340981400安沃驰AVENTICS二位三通换向阀, 系列 563 5632310000
V563-3/2NC-SR-30BAR
安沃驰 563/565/567 系列铝质外壳产品适合安装到单个或多个歧管底座上，流速性能高达 13620 l/min，工作压力可高达 30 bar。
规格
操作气动
额定流量Qn1350 l/min
压缩空气 接口 出口G 1/4
连接类型底板连接
小运行压力-1 bar
大运行压力30 bar
注阀门可用于“常开”功能（常闭/NC），工作压力大 30 bar 或“常开”功能（常开/NO），工作压力大 10 bar。
阀门结构形式提动阀
控制压力小5.5 bar
大控制压力10 bar
低环境温度-20 °C
高环境温度70 °C
介质温度小值-20 °C
介质温度大值70 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
重量0.3 kg
材料：外壳铝材
密封件材料丙烯腈合成材料, 氟-树胶
特点
坚固的铝质外壳
模块组装
适用于高流速/高工作压力
恶劣环境的理想选择
带气动操作的版本其应用温度可高达 120°C
安沃驰AVENTICS二位五通换向阀, 系列 740-CP 5717461000
V740-5/2DP-07-CP
AVENTICS 740/840 系列方向控制阀采用软质无磨损膜片技术。其简单但又坚固可靠的设计适合各种空气质量，可重复性强，使用寿命很长。防腐蚀聚酰胺外壳弹性上佳，同样也适合尘土和潮湿环境。
规格
操作气动
额定流量Qn950 l/min
换向原理5/2
操作元件双线圈
压缩空气 接口 出口? 10x1
连接类型管式连接
小运行压力2 bar
大运行压力10 bar
密封原理软密封
手动控制装置锁定式
ATEX适合ATEX
阀门结构形式膜片式中心阀
*导内部
可以组装成块可以组装成块
耐腐蚀防腐蚀
节流带节流设备
组合原理（闭锁原理）单重底板原理, 盘式原理
低环境温度-15 °C
高环境温度60 °C
介质温度小值-15 °C
介质温度大值60 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
特点
坚固耐用的聚合物外壳
适合各种空气质量
持续的高重复性
可进行底板组装和模块组装
有的版本还提供 UL 和 ATEX 线圈
安沃驰AVENTICS二位五通换向阀, 系列 CD04 5710300100
CD04-5/2XX-SR-G018-G018-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn900 l/min
换向原理5/2
复位型带弹簧复位
操作元件单面气动操作
压缩空气 接口 出口G 1/8
连接类型管式连接
小运行压力-0.95 bar
大运行压力10 bar
密封原理软密封
阀门结构形式滑阀，正重叠
控制压力小3.5 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度65 °C
介质温度小值-15 °C
介质温度大值65 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气连接 排气G 1/8
压缩空气连接 *导 排气G 1/8
标准, 压缩空气连接符合 ISO 228-1 标准
在多线路导线板上的组装P-导线板
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位五通换向阀, 系列 CD04 5710301100
CD04-5/2XX-DO-G018-G018-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn900 l/min
换向原理5/2
操作元件双气控
压缩空气 接口 出口G 1/8
连接类型管式连接
小运行压力-0.95 bar
大运行压力10 bar
密封原理软密封
阀门结构形式滑阀，正重叠
控制压力小2 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度65 °C
介质温度小值-15 °C
介质温度大值65 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气连接 排气G 1/8
压缩空气连接 *导 排气G 1/8
标准, 压缩空气连接符合 ISO 228-1 标准
在多线路导线板上的组装P-导线板
重量0.3 kg
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位五通换向阀, 系列 CD07 5710500190
CD07-5/2XX-SR-G014-G014-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn1200 l/min
换向原理5/2
复位型带弹簧复位
操作元件单面气动操作, 双气控
压缩空气 接口 出口G 1/4
连接类型管式连接
小运行压力-0.95 bar
大运行压力10 bar
密封原理软密封
ATEX适合ATEX
阀门结构形式滑阀，正重叠
抗温性-40 °C 耐低温
控制压力小3.5 bar
大控制压力10 bar
低环境温度-40 °C
高环境温度70 °C
介质温度小值-40 °C
介质温度大值70 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气连接 排气G 1/4
压缩空气连接 *导 排气G 1/8
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS三位五通换向阀, 系列 CD07 5710502110
CD07-5/3EC-SR-G014-G014-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn900 l/min
换向原理5/3
复位型带弹簧复位
操作元件双气控
压缩空气 接口 出口G 1/4
连接类型管式连接
小运行压力-0.95 bar
大运行压力10 bar
密封原理软密封
ATEX适合ATEX
阀门结构形式滑阀，正重叠
控制压力小3 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度80 °C
介质温度小值-25 °C
介质温度大值80 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气接口处的规格中位排气
压缩空气连接 排气G 1/4
压缩空气连接 *导 排气G 1/8
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位三通换向阀, 系列 CD12 5711100200
CD12-3/2NC-SR-M022-M022-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn4000 l/min
换向原理3/2
复位型带弹簧复位
操作元件单面气动操作
压缩空气 接口 出口M22x1,5
连接类型管式连接
小运行压力-0.95 bar
大运行压力16 bar
密封原理软密封
ATEX适合ATEX
阀门结构形式滑阀，正重叠
控制压力小2 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度70 °C
介质温度小值-25 °C
介质温度大值70 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气接口处的规格常关/常开
压缩空气连接 排气M22x1,5
压缩空气连接 *导 排气G 1/8
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位五通换向阀, 系列 CD12 5711000100
CD12-5/2XX-AR-G012-G012-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn4100 l/min
换向原理5/2
复位型带空气弹簧复位
操作元件单线圈
压缩空气 接口 出口G 1/2
连接类型管式连接
小运行压力-0.95 bar
大运行压力16 bar
密封原理软密封
ATEX适合ATEX
阀门结构形式滑阀，正重叠
控制压力小2 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度70 °C
介质温度小值-25 °C
介质温度大值70 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气连接 排气G 1/2
压缩空气连接 *导 排气G 1/8
重量0.86 kg
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位五通换向阀, 系列 CD12 5711000300
CD12-5/2XX-SR-G012-G012-G018-SAVENTICS
安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn4100 l/min
换向原理5/2
复位型带弹簧复位
操作元件单线圈
压缩空气 接口 出口G 1/2
连接类型管式连接
小运行压力-0.95 bar
大运行压力16 bar
密封原理软密封
ATEX适合ATEX
阀门结构形式滑阀，正重叠
控制压力小2 bar
大控制压力10 bar
低环境温度-15 °C
高环境温度70 °C
介质温度小值-15 °C
介质温度大值70 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气连接 排气G 1/2
压缩空气连接 *导 排气G 1/8
重量0.86 kg
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS? 二位五通换向阀, 系列 CD12 5711001100
CD12-5/2XX-DO-G012-G012-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn4100 l/min
换向原理5/2
操作元件双线圈
压缩空气 接口 出口G 1/2
连接类型管式连接
小运行压力-0.95 bar
大运行压力16 bar
密封原理软密封
ATEX适合ATEX
阀门结构形式滑阀，正重叠
控制压力小2 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度70 °C
介质温度小值-25 °C
介质温度大值70 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气连接 排气G 1/2
压缩空气连接 *导 排气G 1/8
额定流量Qn 1 向 24100 l/min
重量0.86 kg
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位五通换向阀, 系列 CD12 5711000000
CD12-5/2XX-AR-M022-M022-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
额定流量Qn4100 l/min
换向原理5/2
复位型带空气弹簧复位
操作元件单线圈
压缩空气 接口 出口M22x1,5
连接类型管式连接
小运行压力-0.95 bar
大运行压力16 bar
密封原理软密封
ATEX适合ATEX
阀门结构形式滑阀，正重叠
控制压力小2 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度70 °C
介质温度小值-25 °C
介质温度大值70 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气连接 排气M22x1,5
压缩空气连接 *导 排气G 1/8
重量0.86 kg
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS三位五通换向阀, 系列 CD12 5711200050
CD12-5/3CC-SR-G012-G012-G018-S
AVENTICS 安沃驰 CD 系列由多种滑阀组成，具有*为耐用的锌压铸件外壳。CD 系列的电动、气动或机械式操作元件（滚轮、操纵杆、踏板或推杆）使之非常适合恶劣应用环境。
规格
操作气动
换向原理5/3
复位型带弹簧复位
操作元件双气控
压缩空气 接口 出口G 1/2
连接类型管式连接
小运行压力-0.95 bar
大运行压力16 bar
密封原理软密封
ATEX适合ATEX
阀门结构形式滑阀，正重叠
控制压力小3 bar
大控制压力10 bar
低环境温度-25 °C
高环境温度70 °C
介质温度小值-25 °C
介质温度大值70 °C
介质压缩空气
颗粒大小 max.50 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气接口处的规格中位封闭
压缩空气连接 排气G 1/2
压缩空气连接 *导 排气G 1/8
标准, 压缩空气连接符合 ISO 228-1 标准
特点
坚固耐用的设计
在底板上组装
适用于*端的温度范围
耐电压波动
提供 ATEX 认证型号
安沃驰AVENTICS二位三通换向阀, 系列 589 5894600000
V589-3/2NC-DA08-04-EV4
安沃驰 490/579/589 系列拥有*个坚固耐用的聚合物外壳，可以独立安装，也可以模块化安装。电压范围大，并且采用快速气动接头连接。
规格
操作气动
额定流量Qn750 l/min
换向原理3/2
复位型带弹簧复位
操作元件单面气动操作
压缩空气 接口 出口? 8x1
连接类型管式连接
小运行压力0.5 bar
大运行压力8 bar
密封原理软密封
阀门结构形式提动阀
组合原理?（闭锁原理）单阀
控制压力小3 bar
低环境温度-15 °C
高环境温度60 °C
介质温度小值-15 °C
介质温度大值60 °C
介质压缩空气
颗粒大小 max.5 μm
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大1 mg/m3
压缩空气接口处的规格NC
压缩空气连接 排气? 8x1
压缩空气连接 *导 排气? 4
重量0.064 kg
特点
集成连接
提供单独或模块组装
电压范围广
适用于工业环境的系列
安沃驰AVENTICS二位二通阀, 系列 AP 0820404021
VVAP-2/2NC-ROL
AVENTICS AP 系列安沃驰产品具有多种带铝质外壳的提升阀。AP 系列提供致动控制型号（滚轮、操纵杆、踏板、按钮或推杆），是适用于自动化系统和面板安装的通用解决方案。
规格
操作机械式
额定流量Qn350 l/min
换向原理2/2
压缩空气 接口 出口G 1/8
小运行压力0 bar
大运行压力10 bar
操作元件滚轮
结构特点提动阀
底板连接管式连接
低环境温度-30 °C
高环境温度80 °C
介质温度小值-30 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/8
重量0.075 kg
材料：外壳铝材
密封件材料丙烯树胶
材料操作单元聚甲醛
特点
轻盈、高适应性的阀门
多种机械操作元件
面板安装
安沃驰AVENTICS二位三通换向阀, 系列 AP 0820408004
VVAP-3/2NC-PUS
AVENTICS AP 系列安沃驰产品具有多种带铝质外壳的提升阀。AP 系列提供致动控制型号（滚轮、操纵杆、踏板、按钮或推杆），是适用于自动化系统和面板安装的通用解决方案。
规格
操作机械式
换向原理3/2
压缩空气 接口 出口M5
小运行压力0 bar
大运行压力10 bar
操作元件按钮
结构特点提动阀
底板连接管式连接
低环境温度-30 °C
高环境温度80 °C
介质温度小值-30 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口M5
额定流量Qn 1 向 2190 l/min
额定流量 Qn 2 向 3150 l/min
重量0.05 kg
材料：外壳铝材
密封件材料丙烯树胶
特点
轻盈、高适应性的阀门
多种机械操作元件
面板安装
安沃驰AVENTICS二位三通换向阀, 系列 AP R450055451
VVAP-M5-3/2NC-PAN
AVENTICS AP 系列安沃驰产品具有多种带铝质外壳的提升阀。AP 系列提供致动控制型号（滚轮、操纵杆、踏板、按钮或推杆），是适用于自动化系统和面板安装的通用解决方案。
规格
操作机械式
换向原理3/2
压缩空气 接口 出口M5
小运行压力0 bar
大运行压力10 bar
操作元件安装板安装
结构特点提动阀
底板连接管式连接
低环境温度-30 °C
高环境温度80 °C
介质温度小值-30 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口M5
额定流量Qn 1 向 2190 l/min
额定流量 Qn 2 向 3150 l/min
重量0.068 kg
材料：外壳铝材
密封件材料丙烯树胶
特点
轻盈、高适应性的阀门
多种机械操作元件
面板安装
安沃驰AVENTICS二位三通换向阀, 系列 AP 0820402105
VVAP-3/2NC-LEV
AVENTICS AP 系列安沃驰产品具有多种带铝质外壳的提升阀。AP 系列提供致动控制型号（滚轮、操纵杆、踏板、按钮或推杆），是适用于自动化系统和面板安装的通用解决方案。
规格
操作机械式
换向原理3/2
压缩空气 接口 出口G 1/8
小运行压力0 bar
大运行压力10 bar
操作元件杠杆
结构特点提动阀
底板连接管式连接
低环境温度-30 °C
高环境温度80 °C
介质温度小值-30 °C
介质温度大值80 °C
介质压缩空气
压缩空气中的含油量 小.,0 mg/m3
压缩空气中的含油量 大5 mg/m3
颗粒大小 max.5 μm
压缩空气接口型号内螺纹
压缩空气 接口 人口G 1/8
压缩空气连接 排气G 1/8
额定流量Qn 1 向 2250 l/min
额定流量 Qn 2 向 3150 l/min
重量0.075 kg
材料：外壳铝材
密封件材料丙烯树胶
特点
轻盈、高适应性的阀门
多种机械操作元件
面板安装
