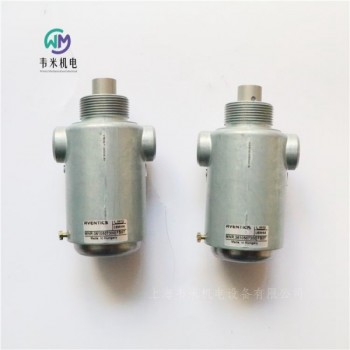

德国安沃驰AVENTICS精密调压阀 3610507300
FS07-000-100-G014-PLU-(0,1-4,1)
规格
结构特点提动阀
操作元件按钮
压缩空气 接口 人口G 1/4
类型 压缩空气 接口 人口内螺纹
压缩空气 接口 出口G 1/4
小运行压力0.1 bar
大运行压力10 bar
压力调节范围 min.0.1 bar
压力调节范围 max.4.1 bar
低环境温度-25 °C
高环境温度70 °C
介质温度小值-25 °C
介质温度大值70 °C
介质压缩空气
额定流量Qn900 l/min
滞环< 0,15 bar
调节行程7.5 mm
操纵力(驱动力)，小值160 N
压力平行 推进1.4 bar
重量0.5 kg
材料：外壳压铸锌
密封件材料丙烯树胶
特点
Qn 大为 900 l/min
宽度：60 mm ... 100 mm
动态压力控制提动阀
安沃驰AVENTICS二位五通换向阀, 系列 581, 尺寸3-5813220100
标准化 ISO 5599-1
尺寸 ISO 3
操作元件 双线圈
换向原理 5/2
结构特点 滑阀
外壳 铝材
密封件材料 丙烯树胶
防护等* IP65
接口尺寸 B型 工业
类型 多芯插头
额定流量Qn 4800 l/min
压缩空气 接口 人口 按照标准ISO 5599-1制造的接地板
压缩空气 接口 出口 按照标准ISO 5599-1制造的接地板
工作电压DC 24 V
结构特点 滑阀
密封原理 软密封
组合原理（闭锁原理） 单重底板原理
连接类型 底板连接
标准 ISO 5599-1, ISO 3
控制压力 小/大 1.5 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
额定流量Qn 4800 l/min
流动电导系数C 18.9 l/(s*bar)
防护等* 带接口 IP65
暂载率 100 %
接通时间型号 14 ms
关闭时间型号 14 ms
安装螺钉 带内六方
拧紧螺栓的小扭力 10 Nm
重量 1.01 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 579-5796600220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
*导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 850 l/min
防护等* 带接口 IP65
反向*性保护 反*性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0.093 kg
环境温度高达40°C 条件下，高压力为10bar 。
电压小于 50 V DC 则不带保护触点。
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位三通换向阀, 系列 579-5794600220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
*导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
防护等* 带接口 IP65
反向*性保护 反*性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0.093 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
安沃驰AVENTICS二位三通换向阀, 系列 579-5794600000
操作元件 单面气动操作
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
额定流量Qn 850 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
操作 气动
结构特点 提动阀
操作 气动
密封原理 软密封
工作压力范围 0.5 ... 8 bar
控制压力 小/大 2 ... 10 bar
低 / 高环境温度 -15 ... 60 °C
介质温度范围 -15 ... 60 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达40°C 条件下，高压力为10 bar 。
安沃驰AVENTICS二位五通换向阀, 系列 579-5791800220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 出口 6x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
*导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 520 l/min
防护等* 带接口 IP65
反向*性保护 反*性保护
暂载率 100 %
接通时间型号 27 ms
关闭时间型号 28 ms
重量 0.133 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
安沃驰AVENTICS二位三通换向阀, 系列 579-5791600220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 850 l/min
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
*导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 850 l/min
防护等* 带接口 IP65
反向*性保护 反*性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0.093 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
安沃驰AVENTICS二位三通换向阀, 系列 579-5791500220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 出口 6x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
*导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 520 l/min
防护等* 带接口 IP65
反向*性保护 反*性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0.093 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
安沃驰AVENTICS二位三通换向阀, 系列 579-5791200220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 50 l/min
压缩空气 接口 出口 6x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
密封原理 软密封
工作压力范围 0 ... 7 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 50 l/min
防护等* 带接口 IP65
反向*性保护 反*性保护
暂载率 100 %
接通时间型号 20 ms
关闭时间型号 23 ms
重量 0.079 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
电压小于 50 V DC 则不带保护触点。
安沃驰AVENTICS二位五通换向阀, 系列 579-5790800220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 6x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
*导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 520 l/min
防护等* 带接口 IP65
反向*性保护 反*性保护
暂载率 100 %
接通时间型号 27 ms
关闭时间型号 28 ms
重量 0.133 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达40°C 条件下，高压力为 10 bar 。
电压小于50V DC则不带保护触点。
安沃驰AVENTICS二位三通换向阀, 系列 579-5790620220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 600 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
*导 外部的
密封原理 软密封
工作压力范围 0.5 ... 8 bar
控制压力 小/大 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 600 l/min
防护等* 带接口 IP65
反向*性保护 反*性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0.093 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
控制压力至少与操作压力持平。
安沃驰AVENTICS二位三通换向阀, 系列 579-5794610220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 600 l/min
压缩空气 接口 人口 8x1
压缩空气 接口 出口 8x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
*导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
防护等* 带接口 IP65
反向*性保护 反*性保护
暂载率 100 %
接通时间型号 18 ms
关闭时间型号 16 ms
重量 0.093 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
安沃驰AVENTICS二位五通换向阀, 系列 579-5792800220
结构特点 提动阀
外壳 聚酰胺
密封件材料 丙烯树胶,聚氨酯
防护等* IP65
接口尺寸 ISO 15217, C 型
类型 多芯插头
额定流量Qn 520 l/min
压缩空气 接口 出口 6x1
工作电压DC 24 V
操作 电子
结构特点 提动阀
操作 电子
*导 内部
密封原理 软密封
工作压力范围 2 ... 8 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 5 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 520 l/min
防护等* 带接口 IP65
反向*性保护 反*性保护
暂载率 100 %
接通时间型号 27 ms
关闭时间型号 28 ms
重量 0.133 kg
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
环境温度高达 40 °C 条件下，高压力为 10 bar 。
电压小于 50 V DC 则不带保护触点。
安沃驰AVENTICS短行程气缸, 系列 KHZ-0822010621
实用原则 双作用式
缓冲 弹性
磁性销钉 带磁性活塞
活塞直径 20 mm
活塞杆螺纹 M5
行程 10 mm
防尘圈 聚氨酯
压缩空气连接 M5
压缩空气接口型号 内螺纹
压缩空气连接 内螺纹
低 / 高环境温度 -25 ... 80 °C
介质温度范围 -25 ... 80 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 5 mg/m3
确定活塞推力的压力 6.3 bar
气缸管子 铝材, 阳*氧化处理
活塞杆 不锈钢
活塞 晴纶橡胶
前端盖板 黄铜 铝材
后盖 铝材
防尘圈 聚氨酯
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS节流阀系列 CC01-0821200015
外壳 铝材
密封件材料 丙烯树胶
Qn 1-2 5400 l/min
压缩空气连接 G 3/4
压缩空气接口 2 G 3/4
压缩空气接口 2 型号 内螺纹
压缩空气接口型号 内螺纹
工作压力范围 0.5 ... 10 bar
低 / 高环境温度 0 ... 80 °C
介质温度范围 0 ... 80 °C
介质 压缩空气
安沃驰AVENTICS二位五通换向阀, 系列 CD04-5777050210
操作元件 单线圈
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等* IP65
芯数 3-針
接口尺寸 EN 175301-803, B型
类型 多芯插头
Qn 1-2 900 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压DC 12 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
额定流量 1-2 900 l/min
额定流量 2-3 900 l/min
压缩空气连接 符合 ISO 228-1 标准
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
防护等* 带接口 IP65
兼容性目录 14
暂载率 100 %
在多线路导线板上的组装 P-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
安沃驰AVENTICS二位五通换向阀, 系列 CD04-5777065280
操作元件 单线圈
复位型 带弹簧复位
换向原理 5/2
结构特点 滑阀，正重叠
外壳 压铸锌,聚酰胺(尼龙) 增强型玻璃纤维
密封件材料 丙烯树胶
标准化电路接口 EN 175301-803:2006
防护等* IP65
芯数 3-針
接口尺寸 EN 175301-803, B型
类型 多芯插头
Qn 1-2 900 l/min
Qn 2-3 900 l/min
额定流量Qn 900 l/min
压缩空气 接口 人口 G 1/8
压缩空气 接口 出口 G 1/8
工作电压 AC 230 V
工作电压 AC 230 V
操作 电子
结构特点 滑阀，正重叠
操作 电子
密封原理 软密封
控制压力 小/大 3 ... 10 bar
低 / 高环境温度 -15 ... 50 °C
介质温度范围 -15 ... 50 °C
介质 压缩空气
颗粒大小 max. 50 μm
压缩空气中的含油量 0 ... 1 mg/m3
额定流量Qn 900 l/min
额定流量 1-2 900 l/min
额定流量 2-3 900 l/min
压缩空气连接 符合 ISO 228-1 标准
*导排气 带定向*导排气口的
标准化电路接口 EN 175301-803:2006
防护等* 带接口 IP65
兼容性目录 14
暂载率 100 %
在多线路导线板上的组装 P-导线板
不可超过小控制压力，否则会导致故障电路和可能发生阀故障！
压力必须至少低于环境和介质温度15°C ，并且允许的高温度为3°C 。
压缩空气的油含量必须在整个使用寿命中保持不变。
