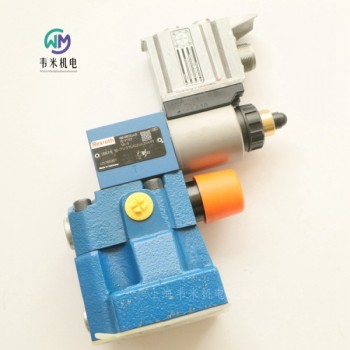

力士乐REXROTH带集成电子元件 (OBE) 的*导式比例溢流阀
R901344448 DBEME10-71/315YG24K31A1M
DBEME
组件系列 7x
大工作压力 350 bar
用于限制系统压力的*导式阀门
通过比例电磁铁控制
用于底板安装和螺纹连接：油口安装面符合 ISO 6264
大压力限制
阀和控制电子元件都出自同门
设定值压力特性曲线的制造公差小的集成电子元件 (OBE)
功能
DBEM 型阀门是*种带有集成电子元件 (OBE) 的*导式溢流阀。此类阀用于限制液压系统的工作压力。根据电气控制值的不同，可使用这些阀门对要限制的系统压力进行无*设置。这些阀门的基本构成包括带有主阀心的壳体、具有大压力限制的叠加阀以及比例*导控制阀。在比例电磁铁上，还配备带控制电子元件的壳体。将电源电压和控制值电压施加于连接器。在出厂时已按照非常低的制造公差对控制值压力特性曲线进行了调节。
型号 DBEME...
施加在通道P中的压力作用于主阀芯。同时，油口P处压力通过带喷嘴的控制油路施加于主阀芯的弹簧负载侧。同时通过连接孔将压力施加到比例*导控制阀的阀架。*导座处液压力可克服比例电磁铁的控制值相关力。如果液压力超过线圈磁力，*导座将会打开。此时*导油即可通过控制油路流向油口 Y 以及油箱；因此控制油路上的主阀芯处将会产生压降。释放从油口P到T的连接。主阀芯可控制油口P处的设定工作压力。
由于液压保护可防止出现异常高压值，因此已集成弹簧负载溢流阀。此大压力限制为基于相关压力等*进行的预设值。在阀门工作范围内，弹簧可将阀架固定于阀座，并且阀芯由此关闭。
如果主阀芯弹簧腔处压力超过阀门的大允许调定压力，则阀架将贴紧压缩弹簧，并且与弹簧室的连接将打开。*导油通过油口Y流入油箱。由于存在控制油路，在主阀芯处产生了压降。释放从油口P到T的连接。主阀芯控制油口P处设定的大工作压力。必要时还可通过调节元件减小预设压力。油口Y必须从外部管式连接至油箱。需在卸压后连接油箱。可通过油口X对阀门进行卸载或限制大压力。
REXROTH比例溢流阀DBEME10-71/315YG24K31A1M力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式二位四通和三位四通比例方向阀
4WREE
规格 6, 10
组件系列 2X
大工作压力 315 bar
大流量 180 l/min
带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
调整体积流量的方向和大小
通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作
用于底板安装：孔图按 ISO 4401
弹簧定中的控制滑板
型号 4WREE...-2X/...
在阀板设计中两位四通及三位四通比例方向阀用作直动式设备。通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作。通过集成电子元件控制线圈。
设置：
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过 Pg7 进行电气零电位调节
功能：
线圈和断电后，位于弹簧座和之间的压缩弹簧和可将控制阀芯置于中心位置
可通过控制比例电磁铁（例如，线圈“b”）直接操作控制阀芯
→控制阀芯与电气输入信号成比例地向左移动
→通过具有渐进
流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接
关闭线圈
→控制阀芯在压缩弹簧的作用下返回至中心位置
在断电状态下，线圈的复位弹簧使得控制阀芯保持在机械中心位置。使用带有符号“V”的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
重要注意事项：
PG 装配不得打开。位于下方的调节螺母的机械调节已禁用，该操作会损坏阀门！
带两个阀芯位置的阀门：（型号 4WREE...A...）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，此双阀芯位置阀仅配有线圈“a”。它配有保护塞来代替*二个比例电磁铁。
注意：
由于设计原理，阀内固有内部泄漏，泄漏量可能随着使用年限而增加。
注意：
不得让油箱管路排空运行。在相应的安装条件下，必须安装*个预载阀（预载压力约为 2 bar）。
德国力士乐REXROTH比例阀订货号和型号：
R900911004 4WREE6W32-24/G24K31/A1V
R900950341 4WREE6E08-24/G24K31/A1V-655
R900950342 4WREE6E16-2X/G24K31/A1V-655
R900950342 4WREE6E16-24/G24K31/A1V-655
R900907114 4WREE6E32-24/G24K31/A1V
R900925733 4WREE6E32-24/G24K31/F1V
R901453116 4WREE6X00-2X/G24K31/F1V-A22
R900927231 4WREE10E50-23/G24K31/A1V
R900927231 4WREE10E50-2X/G24K31/A1V
R900970089 4WREE10E1-75-2X/G24K31/F1V
R900927356 4WREE10E75-2X/G24K31/F1V
R900703908 4WREE10E1-50-2X/G24K31/F1V
R900927234 4WREE10W1-75-2X/G24K31/A1V
R900927232 4WREE10E1-75-2X/G24K31/A1V
R900949806 4WREE10W50-2X/G24K31/F1V
R900927233 4WREE10W75-2X/G24K31/A1V
R900948360 4WREE10W75-2X/G24K31/F1V
R900962405 4WREE10W1-25-2X/G24K31/F1V
R900933077 4WREE10W1-50-2X/G24K31/A1V
R900965185 4WREE10W1-50-2X/G24K31/F1V
R900976119 4WREE10W1-75-2X/G24K31/F1V
R900924607 4WREE10V75-2X/G24K31/A1V
R900617269 4WREE10V75-2X/G24K31/F1V
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀
4WREE6
规格 6
组件系列 3X
大工作压力 350 bar
大流量 80 l/min
额定流量 (Δp = 10 bar) 4 … 32 l/min
2 位 4 通或 3 位 4 通结构
用于底板安装
油口安装面符合 ISO 4401-03-02-0-05
调整体积流量的方向和大小
通过带对中螺纹的比例线圈进行起动
弹簧定中的控制滑板
带电压或电流输入（"A1" 或 "F1"）的集成控制电子元件 (OBE)
4WREE 型号的阀门是带电气位置反馈和集成电子元件 (OBE) 的直动式比例方向阀。
设置
阀门的基本构成包括：
带连接面的壳体
带有压缩弹簧与弹簧座的控制阀芯
带对中螺纹的线圈
位置传感器
集成电子元件
可通过橡胶塞进行电气零电位调节
功能
线圈断电后，通过弹簧座之间的压缩弹簧使控制阀芯保持在中心位置
通过控制比例线圈（例如线圈 "b" ）对控制阀芯进行直动式操作
将控制阀芯与电气输入信号成比例地向左移动
这样将通过具有渐进流量特性的节流横截面，打开从 P 到 A 及从 B 到 T 的连接
在断电状态下，线圈的复位弹簧使得控制阀芯 (2) 保持在机械中心位置。使用 "V" 型阀芯机能的控制阀芯时，此位置与液压中心位置不对应！电动阀控制环关闭时，控制阀芯将位于液压中心位置。
带 2 个阀芯位置的阀门（型号 "4WREE…A…"）
基本上，此型号阀的功能与带三个阀芯位置的阀门功能相对应。但是，这两个阀芯位置阀仅配有线圈 "a" 。其配有螺堵来代替*二个比例线圈。
OBE 中的压力补偿元件 "-967"
为了防止集成电子元件 (OBE) 壳体中形成冷凝水，可以使用电子元件保护膜 (11)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
注意：
由于设计原理方面的原因，阀门难免会存在内部泄漏，且泄漏量会随着使用寿命的延长而增加。
不得让油箱管路排空运行。在相应的安装条件下，必须安装*个预载阀（预载压力约为 2 bar）。
PG 装配件不得打开。
产品选型示例：
4WREE6E16-30/V/24A1
4→4 个主油口
WRE→比例换向阀，直动式，带电子位置反馈
E→带集成电子元件 (OBE)
6→通径6
E1→机能符号
16→16 l/min（4 l/min，8 l/min，32 l/min）
30→组件系列 30 … 39 (30 … 39：安装和连接尺寸不变）
V→FKM 密封件（M=NBR 密封件）
24→直流电压 24 V
A1→控制值输入 ±10 V（F1=控制值输入 4 ... 20 mA）
型号 4WREE
规格 6
重量
带两个线圈的阀 2.6kg
带*个线圈的阀 2.1kg
安装位置 任意位置，好为水平
周围温度范围 -20 … +60°C
存储温度范围含 UV 防护 +5 … +40°C
运输温度范围 -30 … +80°C
长存储时间 1年（如果遵循存储条件；请参阅操作说明 07600-B）
正弦试验，符合 DIN EN 60068-2-6 10 ... 2000 Hz/大 10 g/10 个周期/3 个轴
噪音测试符合 DIN EN 60068-2-64 20 ... 2000 Hz/10 gRMS/30 g 峰值/30 分钟/3 个轴
运输冲击符合 DIN EN 60068-2-27 15 g/11 ms/3 冲击/3 个轴
冲击试验符合 DIN EN 60068-2-27 15 g/11 ms/1000 次冲击/3 个轴
大相对湿度 95%
高表面温度 150°C
MTTFD 值符合 EN ISO 13849 150年
符合性
- CE，符合 EMC 指令 2014/30/EU；根据 EN61000-6-2 和 EN61000-6-3 测试
- RoHS 指令 2015/65/EU
- REACH 条例 (EC) 编号 1907/2006
环境兼容性气候 环境监测符合 EN 60068-2
液压
规格 6
大工作压力
接口 P 350bar
Anschluss A 350bar
油口 B 350bar
接口 T 210bar
建议大流量 80l/min
额定流量 (Δp = 10 bar) 4l/min；8l/min；16l/min；32l/min
液压油 HL, HLP, HLPD, HVLP, HVLPD
液压油允许温度范围 -20 … +70°C（-40 … +50°C）
允许粘度范围 20 … 380mm²/s（30 … 46mm²/s）
液压油的大允许污染度，符合 ISO 4406 (c) 规定的清洁度等* 等* 20/18/15
电气，集成电子元件 (OBE)
电压类型 直流电压
电源
公称电压 24VDC
下限 19V
上限 36V
大剩余波纹度 2.5Vpp
放大器的电流消耗
大 < 2A
脉冲电流 3A
电磁线圈的电阻
20 °C 时的低温值 2.65Ω
大高温值 4.05Ω
占空比 100%
高线圈温度 150°C
符合 EN 60529 的阀防护 IP65（如果使用的是适合且正确安装的连接插头。）
电磁兼容性 (EMC) 抗扰 prEN 50082-2；干扰发射 EN 50081-1
德国力士乐REXROTH比例阀物料号和型号：
R901496433 4WREE6E08-3X/V/24A1
R901496427 4WREE6E16-3X/V/24A1
R901496427 4WREE6E16-30/V/24A1
R901496430 4WREE6E32-3X/V/24A1
R901496430 4WREE6E32-30/V/24A1
R901496435 4WREE6E32-3X/V/24F1
R901514694 4WREE6E32-3X/M/24F1
R901496448 4WREE6E1-32-3X/V/24F1
R901496449 4WREE6W1-08-3X/V/24F1
R901496437 4WREE6W16-3X/V/24A1
R901523727 4WREE6W16-3X/V/24F1
R901496438 4WREE6W32-3X/V/24F1
R901496432 4WREE6W32-3X/V/24A1
R901517467 4WREE6V16-3X/V/24F1
R901496451 4WREE6W1-16-30/V/24F1
R901496451 4WREE6W1-16-3X/V/24F1
R901496441 4WREE6W1-32-3X/V/24F1
R901496442 4WREE6W1-32-3X/V/24A1
R901497575 4WREE6WA16-30/V/24A1
力士乐REXROTH带集成电子元件 (OBE) 和电气位置反馈的*导式比例方向阀
4WRKE
规格 10, 16, 25, 27, 32, 35
组件系列 3X
大工作压力 350 bar
大流量 3000 l/min
带主控制阀芯电气位置反馈和集成电子元件 (OBE) 的*导式二*比例方向阀
调整体积流量的方向和大小
用比例电磁铁操纵
用于底板安装：孔图按 ISO 4401
电气位置反馈
弹簧对中的主控制阀芯
*导控制阀：单*比例方向阀
带位置控制的主*
4WRAP 6 W7.3X/G24… 型*导控制阀（**）
*导控制阀是直动式比例阀。控制边的几何图元经过优化，可用作比例方向阀型号 4WRKE 的*导控制阀。比例电磁铁为带可拆卸线圈的耐压密闭型湿式插脚直流线圈。它们可将电流按比例转换为机械力。电流的增加会导致线圈磁力相应增加。所设线圈磁力将在整个控制行程中保持恒定。
*导控制阀主要由壳体、比例电磁铁和、控制阀芯和弹簧和组成。在非工作情况下，两个执行机构都连接到油箱。如果两个线圈中的*个或励磁，则磁力会将阀的控制阀芯向弹簧或移动。*旦超过遮盖量，便会堵塞两个执行机构中的*个与油箱的连接，转而连接压力腔。流体从 P 流向主*的控制腔。
4WRKE 型阀门是二*比例方向阀。它们控制流动方向和流量。主*是受位置控制的，这样，控制阀芯位置在流量较大的情况下也不会受液动力的影响。
这种阀门主要由*导控制阀、壳体、主控制阀芯、盖、对中弹簧、感应式位置传感器和减压阀组成。如果没有输入信号，则主控制阀芯就会被对中弹簧固定在中心位置。盖和中的两个控制腔通过控制阀芯连接到油箱。主控制阀芯通过感应式位置传感器连接到合适的控制电子元件。主控制阀芯的位置改变和放大器求和点控制值的改变，都能产生差动电压。比较控制值和理论值期间，通过电子元件确定可能的控制偏差，并向*导控制阀的比例电磁铁施加电流。电流会在线圈中产生不断通过推杆来操作控制阀芯的力。通过控制剖面激活的流量会导致主控制阀芯的调整。连接了感应式位置传感器内核的主控制阀芯会*直移动，直到理论值与控制值相符。在控制状态下，主控制阀芯处于力平衡状态并停留在该控制位置。控制阀芯行程和控制开口与控制值成比例改变。控制电子元件集成到阀门中。通过对阀门和电子元件进行调节，可以将批量生产设备导致的偏差保持在较低水平。
不得让油箱管路排空运行；在相应的安装条件下，必须安装*个预载阀（预载压力约为 2 bar）。
阀门特征
二*阀的基本设置包括我们的比例阀模块。“主*零电位”的零电位调节是工厂预设的，可以通过控制电子元件中的电位计，在公称行程的 ±30 % 范围内进行调节。拆下盖壳体前面的保护塞后，方可对集成控制电子元件进行检修。必须重新调节更换后的*导控制阀或控制电子元件。全部调节工作只能由的专业人员执行。
注意！
零电位更改可能导致系统损坏，故只能由的专业人员执行!
德国力士乐REXROTH比例阀订货号和型号：
R900757868 4WRKE10W6-100L-3X/6EG24EK31/F1D3M
R900704916 4WRKE16E200L-3X/6EG24ETK31/A1D3M
R900751112 4WRKE16W8-125L-3X/6EG24EK31/F1D3M
R900711320 4WRKE16W8-200L-34/6EG24ETK31/A1D3M
R900704397 4WRKE16W8-200L-3X/6EG24K31/A5D3M
R901396450 4WRKE16W8-200L-3X/6EG24K31/F1D3V
R901004332 4WRKE16E1-200L-35/6EG24ETK31/A1D3M
R901087600 4WRKE16R3-200P-35/6EG24ETK31/F1D3M
R901129810 4WRKE16W6-125L-3X/6EG24K31/F1D3V
R900743953 4WRKE25W8-350L-3X/6EG24ETK31/F1D3M
R901072883 4WRKE27W8-500L-3X/6EG24K31/F1D3M
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPEH 6
规格 6
组件系列 3X
大工作压力 350 bar
额定流量 4 … 40 l/min
用于 I4.0 的数字接口 IO-link
可靠 - 经过验证且坚固耐用的设计
安全 - 控制阀芯的故障安全位置处于关闭状态
节能 - 无需*导油
高质量 - 具有伺服阀性能的控制阀芯和套筒
灵活 - 适用于位置、速率和压力控制
- 响应灵敏度高，滞后小
IO-link 接口，可选
4WRPEH 型阀门是带有电气位置反馈和集成电子元件 (OBE) 直动式方向控制阀。
结构
4WRPEH 高频响阀主要包括：
带具有伺服性能的控制阀芯和套筒的阀壳体
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟量或 IO-link 接口的集成电子元件 (OBE)（可选配减振板 ）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，行程线圈将被激活。由于线圈磁力发生改变，控制阀芯将扺抗弹簧进行调节。行程/控制阀芯横截面以与控制值成比例的方式进行控制。在控制值预设值为 0 的情况下，电子元件调节控制阀芯抵抗弹簧至中心位置。在未激活状态下，弹簧处于松弛状态，此时弹簧长度长，阀门处于故障安全位置。
控制线圈切断
在以下故障情况下，集成电子元件 (OBE) 使控制线圈断电，且控制阀芯将设置为故障安全位置：
低于小电源电压
仅当接口为 "F1" 时：
电流值低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））
仅当接口为 "L1" 时：
使能未激活，通讯中断（看门狗）
内部 IO-link 发生故障时
仅当接口为 "C6" 时：
额外释放未激活
减振板 "D"
减振板降低集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
德国力士乐REXROTH比例阀物料号和型号：
R901382315 4WRPEH6C3B40L-30/M/24A1
R901382350 4WRPEH6C3B40L-30/M/24F1
R901382312 4WRPEH6C3B12L-31/M/24A1
R901382315 4WRPEH6C3B40L-31/M/24A1
R901382350 4WRPEH6C3B40L-31/M/24F1
0811404601 4WRPEH6C3B12L-20/G24K0/A1M
0811404602 4WRPEH6C3B24L-20/G24K0/A1M
R901382313 4WRPEH6C3B24L-3X/M/24A1
0811404612 4WRPEH6C4B24L-2X/G24K0/A1M
0811404613 4WRPEH6C4B40L-20/G24K0/A1M
0811404721 4WRREH6VB24L-11/G24K0/B5M
0811403001 4WRP10EA63S-1X/G24Z4/M
0811403559 4WRPNH6C3B04L-2X/M/24PF6G
R901412522 4WRPEH6C4B12L-31/M/24A1-561
R901382372 4WRPEH6CB24L-30/M/24F1
力士乐REXROTH带电气位置反馈和集成电子元件 (OBE) 的直动式高频响方向阀
4WRPE10
规格 10
组件系列 3X
大工作压力 350 bar
额定流量 50 … 80 l/min
用于 I4.0 的数字接口 IO-link
可靠 - 经过验证且坚固耐用的设计
节能 - 不需要*导油，流量高压差低
灵活 - 适用于位置和速度控制
- 响应灵敏度高，滞后小
安全 - 可借助 ISA 适配器切断*二线圈
IO-link 接口，可选
三位四通方向阀
4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。
结构
阀门的基本构成包括：
阀体
带有压缩弹簧的控制阀芯
带位置传感器的控制线圈（可选配电子元件保护膜）
行程线圈
带模拟接口或 IO-link 接口的集成电子元件 (OBE) （可选配衰减阀板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活相关线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。在控制值预设值为 0 V 的情况下，电子元件将控制阀芯调节到中心位置。
错误检测
如果出现以下错误情况，电子元件将使控制线圈断电：
低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断
内部 IO-link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
控制阀芯 在压缩弹簧的作用下保持在机械中心位置（（带有符号 V）不适用于液压中心位置）。
衰减阀板 "D"
衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜 (8)。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
两位四通方向阀
4WRPE 型阀门是带有电气位置反馈和集成电子元件 (OBE) 的直动式方向控制阀。
结构
阀门的基本构成包括：
阀体
带有压缩弹簧的控制阀芯
带位置传感器的控制线圈（可选配电子元件保护膜）
带模拟接口或 IO-link 接口的集成电子元件 (OBE)（可选配衰减阀板）
功能
集成电子元件 (OBE) 将控制值与实际位置值进行比较。在有控制偏差的情况下，将激活控制线圈。由于磁力发生改变，控制阀芯将扺住相应弹簧进行调节。行程/控制阀芯剖面以与控制值成比例的方式进行控制。正控制值预设时，阀门从 P 到 B 或者从 A 到 T 打开。负控制时，控制阀芯位置无变化。
错误检测
如果出现以下错误情况，电子元件将使控制线圈断电：
低于小电源电压 ≤ 15 V（重新启动 ≥ 17.5 V）。
仅在接口 "F1" 处：
低于小电流控制值 2 mA（包括控制值线的电缆中断（电流环））。
仅在接口 "L1" 处：
使能未激活，通讯中断
内部 IO-link 发生故障时
仅在接口 "C6" 处：
额外使能未激活
衰减阀板 "D"
衰减阀板降低加速振幅集成电子元件上的加速振幅（频率 >300 Hz）。
注意：
对于主要为低激励频率 (<300 Hz) 的应用，不建议使用衰减阀板。
电子元件保护膜“-967”
要保护集成电子元件 (OBE) 壳体中的冷凝格式，可以使用电子元件保护膜。
建议用于空气湿度高且周期温度变化明显的外部工业标准条件（例如室外）。
